這次搭配Haswell Refresh處理器9系列晶片組主要增加功能之一就是提供1組M.2傳輸介面，主要為了突破採用傳統的SATA傳輸介面的SSD產品最高傳輸速度限制，可以提供提供高達10Gb/s傳輸頻寬，之前實測SAMSUNG XP941 SSD產品，效能表現相當亮眼，專門為打造完美遊戲平台所設計的專業超效能M.2固態硬碟，能透過自家生產的高規格元件與獨家韌體，並採用PCI Express高速串列儲存介面技術，提供比常規的SATA連接更高的頻寬，單顆效能早已超越SATA 6Gb/s傳輸介面極限，128GB效能實測存取效能為讀取1000MB/s、寫入450MB/s，實測傳輸效能部分也突破目前採用PCI Express Gen2 X2技術的M.2傳輸介面的頻寬，ASRock Z97 Extreme6 擁有原廠研發的「超級 M.2 PCIe Gen3 x4」插槽，它擁有創新性的特殊電路設計，傳輸路徑跳過頻寬較低的晶片組，直接連接 CPU，路徑大幅縮短，降低訊號延遲，同時使用比一般 M.2 大一倍的 PCIe Gen3 x4 通道，擁有高達 32Gb/s 的驚人頻寬，提供儲存裝置更高的讀寫效能及傳輸頻寬，確實能發揮SAMSUNG XP941 SSD完整效能，但是有玩過這顆SSD的朋友會發現，有個小缺憾就是僅能在部分主機板上作為開機系統碟使用，最近ASRock也釋放1個BIOS測試版本，經過個人實測確實能讓SAMSUNG XP941 SSD有效發揮其效能的使用方式，以下是簡單的實測分享。


 BIOS P1.33版安裝 Windows 8.1測試
官方BIOS

目前官方最新版本BIOS為 P1.33版。


P1.33版 BIOS

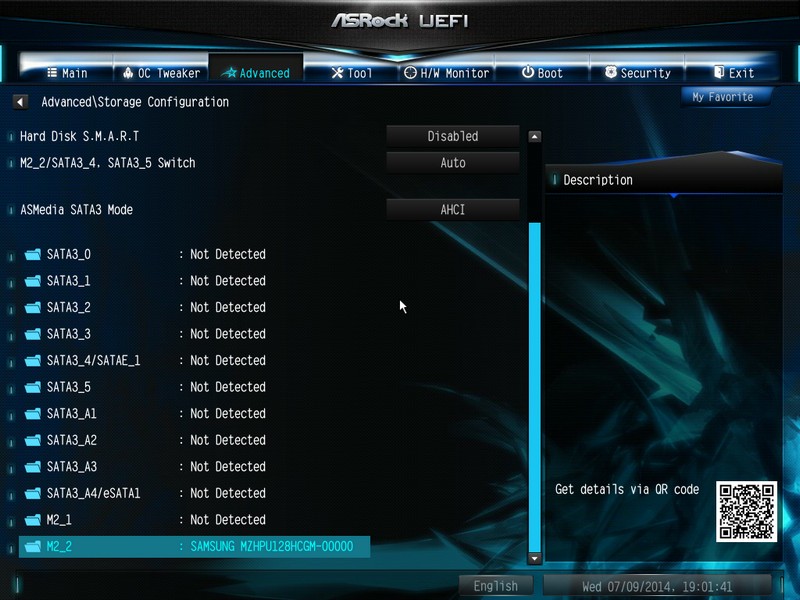

M.2裝置狀態



2組M.2都能抓到裝置。


開機選單

選定SAMSUNG XP941 SSD作為第一開機裝置

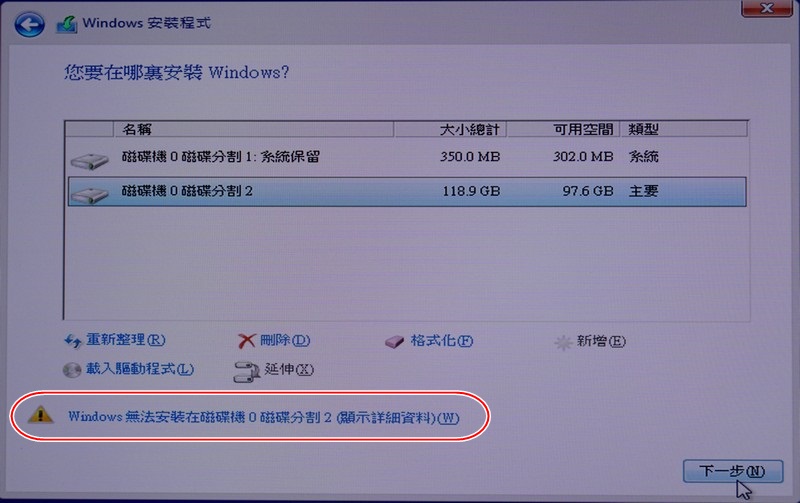

發現狀態顯示無法選定SAMSUNG XP941 SSD進行安裝系統



系統開機狀況

因為無法安裝，所以這部分是先使用P1.34版安裝完系統進行開機測試，但是會發現都無法正常進入系統。


 BIOS P1.34版安裝 Windows 8.1測試
BIOS P1.34版

目前官方Beta版本。

本帖隱藏的內容，需要 回覆 或 Facebook點讚 或 Facebook分享 或 Facebook留言 或 Google點+1 才可瀏覽。

<ignore_js_op style="-ms-word-wrap: break-word;"> Z97Ex61.7z (5.66 MB, 下載次數: 0)

建議使用Instant Flash方式更新BIOS。


M.2裝置狀態



2組M.2都能抓到裝置。


開機選單

選定SAMSUNG XP941 SSD作為第一開機裝置

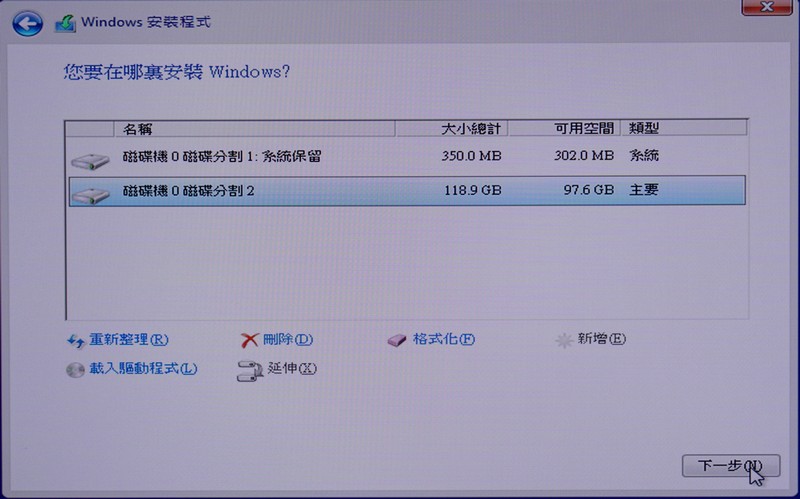

發現可以選定SAMSUNG XP941 SSD進行安裝系統



系統開機狀況

非常順利就進入系統。


 Windows 8.1 系統碟效能測試及結語
系統碟

確認是SAMSUNG XP941 SSD，BIOS版本為P1.34版，後續使用ASRock Z97 Extreme6 提供的 Ultra M.2介面進行效能基本評測。


CrystalDiskInfo及CrystalDiskMark

效能表現也是相當優越，讀取最高達970MB/s左右，寫入也有突破450MB/s左右。


AS SSD BENCHMARK

IOPS表現相當不錯，讀取有158000的成績表現，高達1070分以上的表現，可以歸類為效能等級的SSD產品，搜尋時間也相當快，充分表現出SSD的特性。


ATTO

效能表現，單顆讀取最高有突破1,034MB/s，寫入效能部分突破451MB/s，基本上讀取及寫入速度都算非常優異。


 結語
小結:先提醒這是Beta版本BIOS，可能會產生無預期的Bug，這點對想搶先享受新版BIOS功能的部分使用者可能會有些使用上的困擾，但是對於效能至上的使用者來說，這豈是阻擋他們挑戰及享受極限快感的理由呢，當然也要肯定ASRock持續完善產品的用心，讓產品的相容性及功能性更為完整，也讓SAMSUNG XP941 SSD能確實發揮其非凡之傳輸效能，以上提供給有興趣的朋友參考!!
