隨著半導體製程的進步,CPU跟GPU的效能已有倍數的成長,當然所發出熱量也有一定比例的提升,如INTEL P4 的噴火龍、AMD K7的火鳥的熱情程度,都讓當時的玩家們煞費苦心降低CPU溫度,方出現以水為媒介作為冷卻方式,俗稱水冷,水冷出現出現在個人電腦上,已約有10個年頭,當時台灣市面亦曾有市售套裝水冷如黃金水冷等產品,國內玩家間水冷多以J大製作的產品為大宗,國外水冷廠商如DD、D-TEK等,對台灣的玩家都是高價位的水冷產品(國際運費不便宜),所以當時國外的水冷產品就少有網友分享改裝文,近年來K8還有CORE2的出現,出了加強效能表現外,並用半導體製程加入減少CPU的功耗的設計(如AMD的CnQ、INTEL的EIST等),加上這幾年來熱導管產品大量面市,確實有效讓CPU的溫度控制在一定的範圍之內,讓有意玩水冷的玩家漸漸隱性化,水冷已非為改善CPU、GPU運作溫度的唯一選項,而是可選擇方案中較為不容易安裝及使用的改裝方式,相較於熱導管,風險跟改裝成本都偏高(謎之音,全套熱導管小朋友出走速度也是很恐怖的),日前友站分享低價水冷[http://www.pcdvd.com.tw/showthre ... ighlight=%A4%F4%A7N],小弟基於對水冷的愛好也入手數套,就整組水冷產品的的架構而言,水冷PUMP的價值較高,使用12V供電,推力也還OK,不過近日去看已經售訖,應該都是被識貨的玩家們搬光了吧,有感於水冷的分享文越來越少見,就小弟目前能想到評測方式針對手邊有的水冷產品,進一步的分析比對,希望能對有意玩水冷的網友提供一些個人經驗,有助於各位在選購、使用或是改裝水冷機的參考。


以下是今天的主角及其他參賽選手的圖片
499水冷套件

由一個CPU水冷頭、一個DP-600水冷PUMP、12CM散熱排及一個12CM風扇所組成,使用的水冷管路是2分的矽膠管。


水冷頭特寫1



水冷頭特寫2



水冷頭特寫3

由上面3張圖可以看出,水冷頭底座採用鍍鎳設計避免氧化,內部以銅柱導熱,使用塑膠上蓋導流據以散熱。


PUMP特寫1



PUMP特寫2

是台灣京威所生產的PUMP,主要規格,使用電壓 12V DC、功耗6W、負載電流0.5A、流量500L/hr、揚程2M、尺寸46 x 61 x 60mm及G1/4牙規。網拍售價請自己查詢。


散熱排




為不可更換出入水接頭之2分管單排12CM鋁散熱排、可安裝8、9及12CM風扇。


配角1組合照

水冷頭為ALPHACOOL HIGHFLOW版本,相關評測圖片請參考http://www.xfastest.com/viewthre ... &extra=page%3D4


配角2與老大哥ALPHACOOL一般版合照

參與本次評測為ALPHACOOL北橋水冷頭加上自製的扣具(狗啃的痕跡請忽略)。
相關圖片請參考YCJ大,http://www.xfastest.com/viewthread.php?tid=408&extra=page%3D7


測試環境
CPU:INTEL Q9450 OC425*8
RAM:宇瞻 DDR2 800 2G*2
MB:ASUS 偽RAMPAGE FORMULA
VGA:ATI 4870
HD:HITACHI 7K80
POWER:保銳 525W
CPU&MB COOLING:WATER COOLING


499水冷組合上機圖1



499水冷組合上機圖2



ALPHACOOL HIGHFLOW水冷組合上機圖1



ALPHACOOL HIGHFLOW水冷組合上機圖2



ALPHACOOL NB水冷頭水冷組合上機圖1



ALPHACOOL NB水冷頭水冷組合上機圖2




使用OCCT3.0版進行燒機紀錄並使用HWMONITOR進行監測
499水冷組合

燒機開始



燒機中



燒機結束


OCCT監測圖
CPU1溫度



CPU2溫度



CPU3溫度



CPU4溫度



GPU溫度



CPU電壓

499水冷組合CPU待機溫度最低38℃,最高42℃,燒機最低57℃,最高71℃。


ALPHACOOL HIGHFLOW水冷組合

燒機開始



燒機中



燒機結束


OCCT監測圖
CPU1溫度



CPU2溫度



CPU3溫度



CPU4溫度



GPU溫度




CPU電壓

499水冷組合CPU待機溫度最低36℃,最高40℃,燒機最低48℃,最高58℃。


ALPHACOOL NB水冷頭組合

燒機開始



燒機中



燒機結束

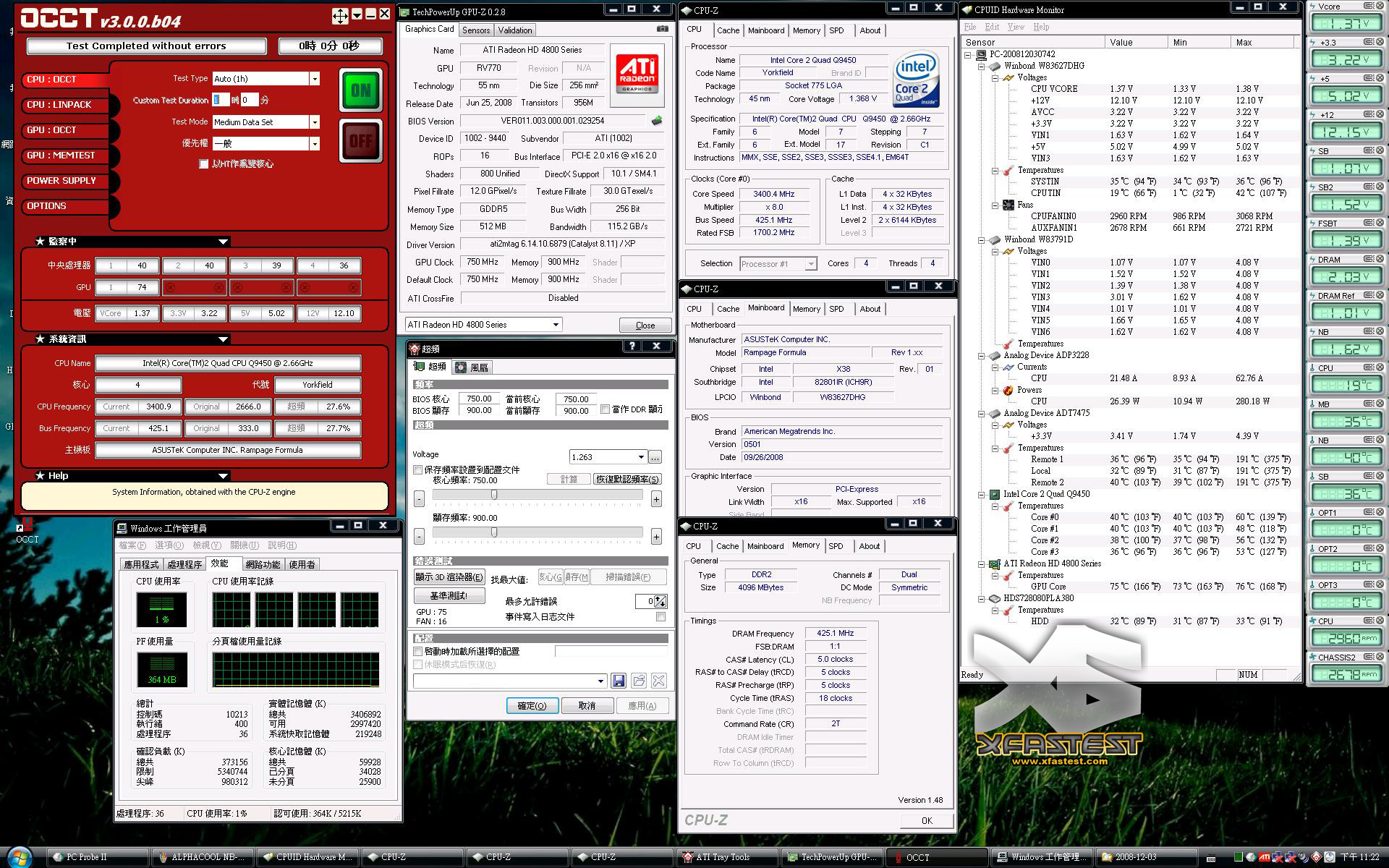

OCCT監測圖
CPU1溫度



CPU2溫度



CPU3溫度



CPU4溫度



GPU溫度



CPU電壓




499水冷組合CPU待機溫度最低36℃,最高40℃,燒機最低48℃,最高59℃。


比較圖表



小結:低價水冷由測試結果可以發現,在裸測狀況下已經壓不住CPU的溫度,何況要裝機使用,但是由對照2組的測試發現,更換水冷頭之後卻有相當不錯的表現,均能將溫度壓制在60℃以內,相信只要能有效規劃機殼對流,這樣的配置仍能讓CPU溫度作有效的控制,但是將對照2組的表現再次對照,可以發現ALPHACOOL水冷組合前5分CPU溫度上升趨勢較為緩慢,接近10分鐘之後才升至最高溫,NB組合則是5分鐘內上升至最高溫,推估是水冷排已經無法散發熱量,導至CPU水冷頭溫度壓不住。可見水冷頭的選用與散熱排的搭配是相當重要的,另外PUMP如果太虛弱也會影響水冷系統的表現,相關測試會在日後的測試文章慢慢分享,感謝賞文。
